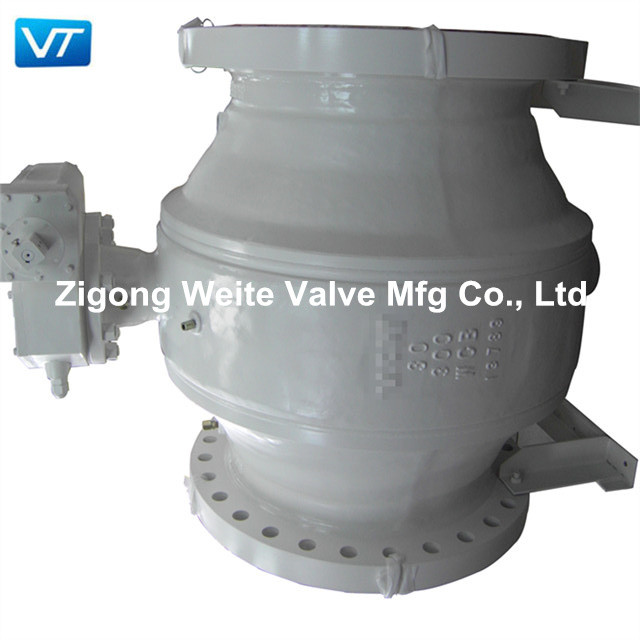

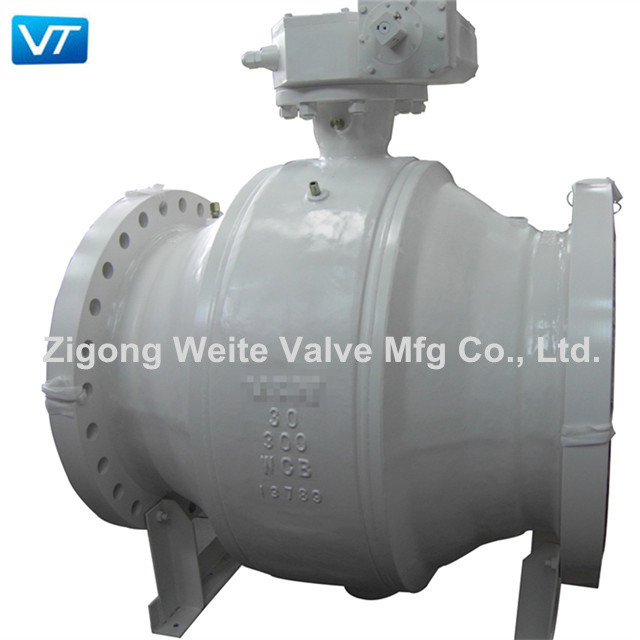

La talla 30 montada muñón grande de la vávula de bola del cuerpo de acero de molde del tamaño avanza lentamente la clase 300
Descripción de producto
La vávula de bola montada muñón adopta la primavera avanzada cargó el montaje del asiento de válvula de flotación, conveniente para
Tuberías de Class150~Class2500 PN16~PN160, usadas para cortar o para conectar el medio en la tubería.
La vávula de bola montada muñón se puede aplicar al agua, vapor, aceite, ácido nítrico, ácido acético, medio oxidante,
urea y otros medios.
Contenido montado muñón de la vávula de bola
| Estándar de diseño | API6D | ||
| grado de la Presión-temperatura | ASME B16.34 | ||
| Dimensiones cara a cara | ASME B16.10 | ||
| Ensanchan el tipo y las dimensiones | ASME B16.5 | ||
| Inspección y prueba | API 6D, API598 | ||
Característica del diseño
Válvula bidireccional del sello por aguas arriba
Tenga dos asientos en ambos lados. Cada asiento tiene primaveras cargadas y hace contacto del parte movible del asiento la superficie de la bola para sellar.
Por lo tanto este tipo de válvula es lacre bidireccional y la dirección de la instalación no se restringe.
Diseño Fuego-seguro API 607/API 6FA
En caso del fuego accidental o de la calefacción anormal que ablanda y quema el asiento de válvula no-metálico, se prueba especialmente.
Amplio-Seat apoyó la superficie de aislamiento del metal puede prevenir salida interna bajo acción de la carga de la primavera. Mientras tanto,
en el reborde medio, las partes superiores y más inferiores del tronco de ajuste formarán el contacto de la superficie de metal, que puede también
prevenga la salida superior y externa. Cumple con los requisitos de API6FA o de API607.
Tronco e inyección del sellante de la emergencia de Seat
El anillo del asiento y el tronco de válvula tienen una válvula especial de la inyección de la grasa. En caso de la salida,
la grasa será inyectada a la superficie de la bola de la válvula y al cuarto del tronco de crear un lacre temporal.
Bloque y corrimiento dobles
La presión atrapada de la cavidad puede sangrar hacia fuera por la colocación del respiradero o el tapón de desagüe cuando la válvula está adentro
posición completamente abierta o completamente cerrada. El líquido es interceptado por los asientos hacia arriba y hacia abajo de la corriente
lado. Tan el embalaje o el anillo o del tronco se puede substituir bajo presión de funcionamiento. Cada asiento trabaja
independientemente asegurar el sello apretado contra bola en lado por aguas arriba y rio abajo.
Método de prueba montado muñón de la vávula de bola
| PRUEBA HIDROSTÁTICA API 6D 10,3 y 10,4 del SELLO | ||||||
| Secuencia | Presión del área | Duración (minuto) | Descripción | |||
| PRUEBA DE SHELL | 1.5xPN | 6 ″ - 10 ″ | 5 |
1. La válvula en parcial se abre.
|
||
| B | 1.5xPN | 12 ″ - 18 ″ | 15 | |||
| C | 1.5xPN | 20 ″ - 60 ″ | 30 | |||
| PRUEBA DE SEAT | 1.1xPN | 5 | Sello hidrostático de Seat en un extremo hacia el cuerpo B | |||
| B | Atmosférico | |||||
| C | Atmosférico | |||||
| Atmosférico | 5 | Sello hidráulico de Seat en el extremo de C hacia el cuerpo B | ||||
| B | Atmosférico | |||||
| C | 1.1xPN | |||||
| 1.1xPN | 5 | Prueba hidráulica del sello de Seat para A y C | ||||
| B | Atmosférico | |||||
| C | 1.1xPN | |||||
| PRUEBA API 6D 10,4 del SELLO de AIRE | ||||||
| PRUEBA DE SEAT | Atmosférico | 5 | Prueba del sello de aire de Seat en un extremo hacia el cuerpo B | |||
| B | Atmosférico | |||||
| C | 80PSLG (5.5bar) | |||||
| 80PSLG (5.5bar) | 5 | Prueba del sello de aire de Seat en el extremo de C hacia el cuerpo B | ||||
| B | 80PSLG (5.5bar) | |||||
| C | Atmosférico | |||||
Perfil de compañía
La válvula Mfg Co., Ltd. de Zigong Weite fue establecida en 2007, tenemos un área de la planta del ² de 15.400 m y nos equipamos
con un centro de la investigación y desarrollo de la tecnología. Nuestro equipo del R&D consiste en la válvula superior experimentada
expertos e ingenieros que pueden según el requisito de clientes para el OEM y el ODM.
El más importante que hagamos cumplir estrictamente el control de calidad de ISO9001, API6D, ASME, B16.34, API608, BS5351,
ISO17292, estruendo etc. Nuestras válvulas pueden utilizar extensamente en la industria del petróleo, gas natural, sustancia química, luz, pulpa del mineral,
Eléctrico, comida, metalurgia, Carbón-a-líquidos, tubería de larga distancia y diversas instalaciones industriales.
