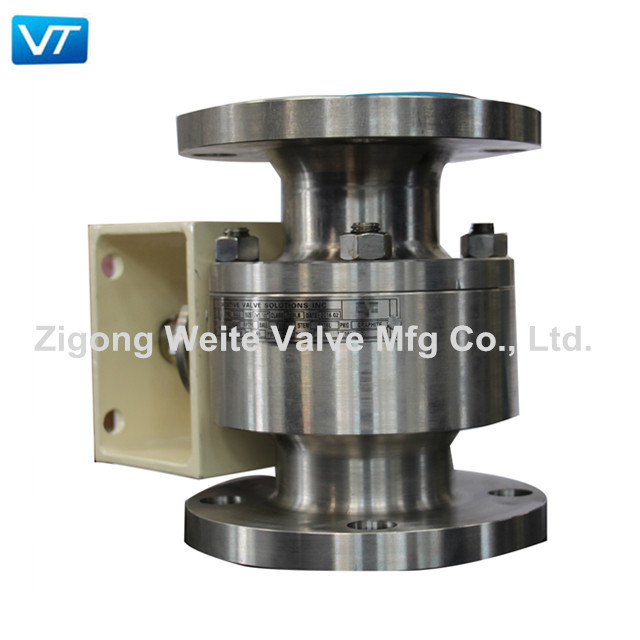

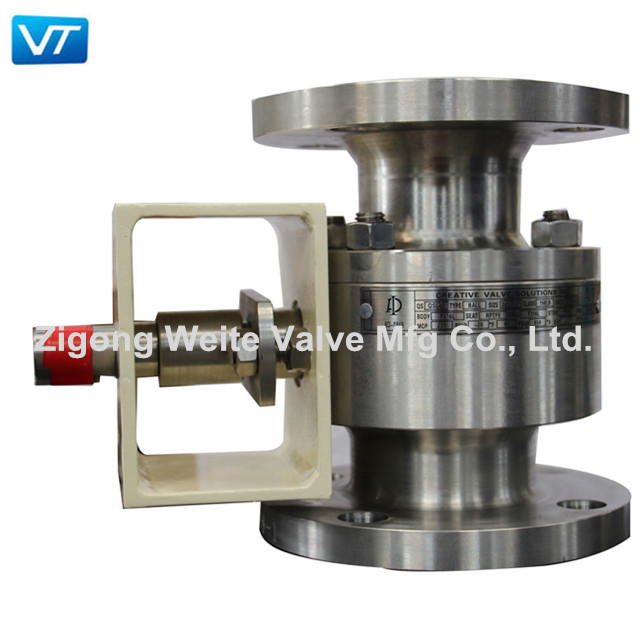

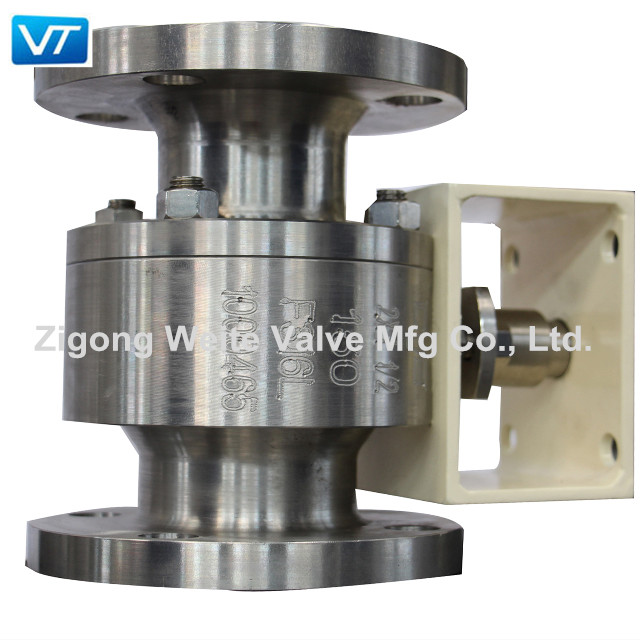

2×1-1/2 vávula de bola de acero inoxidable de la pulgada 150LB F316L
Conveniente para el agua media, el vapor, el aire, el fango, el aceite, el metal y otros medios corrosivos etc. del líquido.
Descripción de producto
| Estándar de diseño | API6D, ASME B16.34, BS5351, ISO17292, ESTRUENDO | ||
| Extremos de la conexión | RF, reborde de RTJ, extremo-soldado con autógena, hilo, zócalo soldado con autógena | ||
| Actuador | interacción manual, neumática, eléctrica, gaseosa líquida etc. | ||
| Diámetro nominal | EL 1/2” – 42" (DN 15-DN 1500) | ||
| Gama de presión | Mpa 42,0 de la CLASE 150 – CLASE 2500 (Mpa 1,6 -) | ||
Selección material inoxidable de la vávula de bola de acero
|
Piezas
|
Serie de acero inoxidable
|
|
| CF8, CF3 | CF8M, CF3M | |
|
Cuerpo
|
A351-CF8, CF3 | A351-CF8M, CF3M |
|
Bola
|
A182-F304 F304L+HCR |
A182-F316 F316L |
|
Tronco
|
A182-F304 F304 |
|
|
Parte movible de Seat
|
PTFE (estándar) /PPL (temperatura alta) /PEEK/EPDM/VITON/DEVLON | |
|
Embalaje
|
PTFE/grafito | |
|
Junta
|
PTFE/grafito | |
|
Transporte
|
PTFE | |
|
Perno
|
A193-B8/8M | A193-B8/8M |
|
Nuez
|
A194-8/8M |
A194-8/8M |
Característica
Sople hacia fuera la construcción del tronco de la prueba
El más bajo del tronco es colgante e instalado desde adentro del cuerpo de válvula. Esta construcción
asegura un tronco de la prueba del soplo hacia fuera y un sello metal sobre metal en caso del fuego.
Diseño antiestático
Durante el funcionamiento, el dispositivo antiestático especial puede descargar la electricidad estática acumulado
en la bola mientras que la válvula se está abriendo y se está cerrando.
Reborde medio sin diseño de la salida
La conexión del cuerpo y del casquillo es sellada por las juntas. Para prevenir salida del fuego, temperatura alta
o las vibraciones, el lacre metal sobre metal entre el cuerpo y el casquillo es buen efecto.
Fijación del dispositivo
La válvula se equipa de cerrar los agujeros para la palanca en la posición cerrada muy abierta y completa a
prevenga accidental mientras que se abre y ciérrase.
Diseño Fuego-seguro: API607/API6FA
Cada parte que se escapa posible entre la bola y cuerpo, reborde medio, tronco y cuerpo se diseña para
contaction metal sobre metal que se ajusta a los requisitos incombustibles de API 6FA y de API 607.
En caso de condiciones incombustibles extremas, el material del embalaje y de la junta hecho del grafito flexible
puede asegurar la salida cero.
Llave con la válvula abierta/la indicación cercana
Cuando la manija (palanca) está en la misma linea horizontal con el tubo, ésta indica que es la válvula
abierto. Cuando la manija (palanca) está en la línea vertical con el tubo, ésta indica que la válvula es cerrada.
Diseño avanzado y exclusivo de Seat
Con muchos años de experiencia de la fabricación de la vávula de bola y de tecnología avanzada del extranjero,
la superficie de lacre del cono desarrollada, hace el lacre más confiable. Nuestros diseños están disponibles
con los diversos tipos de materiales de asiento puede ofrecer la fricción baja y el esfuerzo de torsión operativo bajo.
Perfil de compañía
Somos fabricante que se especializa en la producción de válvulas, vendiendo la diversa vávula de bola de acero inoxidable de las vávulas de bola
(los tipos de flotación, muñón montaron, entrada superior, todo el sello soldada con autógena, del metal HPHT, el tipo de V, la multi-manera etc.) hizo del carbono
acero de la temperatura de acero, baja, acero inoxidable, aleación.
Nuestra gama de la producción es DN el 1/2” — 40" (DN15-1000mm), la clase 150 del PN -- Class2500 (1MPa - 42MPa). Funcionamiento
temperatura -196°C~680°C.
