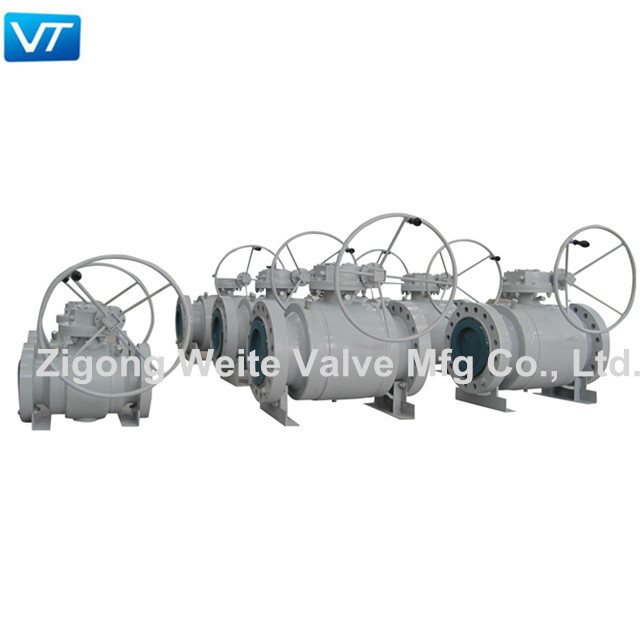

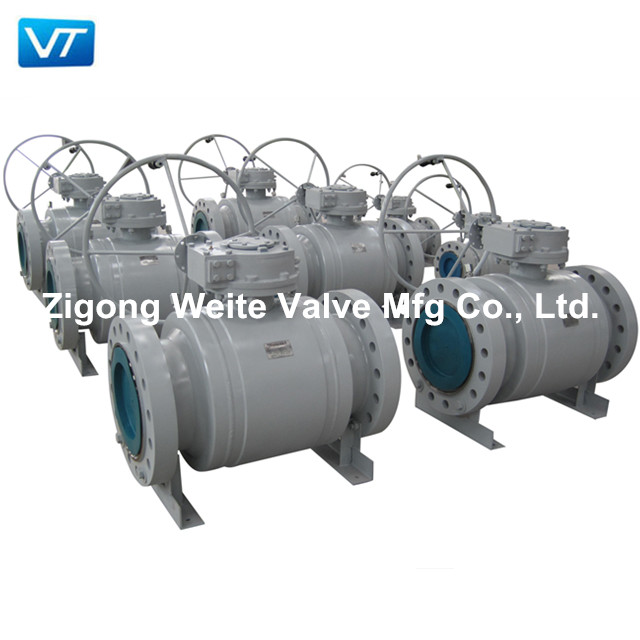

Válvula de API Gear Box Operated Ball para el agua, aire, gas, aceite, líquido
Diseño y especificación de fabricación
| Especificación del diseño | API 6D, ASME16.34, BS5351, ISO17292, ESTRUENDO |
| Cara a cara | ANSI B16. 10, API 6D |
| Dimensión del reborde | ANSI B16.5, GB, JB, hectogramo, enviando y dirigiendo |
| Soldadura a tope | ANSI B16.25, ASME B 31,8, ASME B31.4 |
| Conexión del actuador | ISO 5211 |
| Material |
Serie de acero de carbono, serie del azufre, serie de acero inoxidable, LCB, serie de LCC |
| Inspección y prueba | API 6D, API 598 |
| Junta | ASME B 16,20, GB, HECTOGRAMO |
| Perno y nuez | A193-B7, A194-2H/A193-B7M, A194-8M |
Selección material
|
Piezas
|
C.S Series
|
Serie del azufre
|
S.S Series
|
LCB, serie de LCC LCB, LCC |
|
| WCB | WCB | CF8, CF3 | CF8M, CF3M | LCB, LCC | |
|
Cuerpo
|
A216-WCB | A216-WCB | A351-CF8, CF3 | A351-CF8M, CF3M | A352-LCB, LCC |
|
Bola
|
A105+HCR/ENP | F316 |
A182-F304 F304L+HCR |
A182-F316 F316L |
A182-F304+HCR |
|
Tronco
|
A182-F6A | F316 |
A182-F304 F304 |
A182-F304
|
|
|
Parte movible de Seat
|
PTFE (estándar) /PPL (temperatura alta) /PEEK/EPDM/VITON/DEVLON | ||||
|
Embalaje
|
PTFE/PPL/grafito | ||||
|
Junta
|
PTFE/PPL/grafito | ||||
|
Transporte
|
PTFE/PPL | ||||
|
Perno
|
A193-B7 | A193-B7M | A182-F304 F304L+HCR | A193-B8/8M | A320-L7 |
|
Nuez
|
A194-2H | A194-2HM |
A182-F304 F304L |
A194-8/8M | A194-7M |
Característica
Sople hacia fuera la construcción del tronco de la prueba
El más bajo del tronco es colgante e instalado desde adentro del cuerpo de válvula. Esta construcción
asegura un tronco de la prueba del soplo hacia fuera y un sello metal sobre metal en caso del fuego.
Diseño antiestático
Durante el funcionamiento, el dispositivo antiestático especial puede descargar la electricidad estática acumulado
en la bola mientras que la válvula se está abriendo y se está cerrando.
Reborde medio sin diseño de la salida
La conexión del cuerpo y del casquillo es sellada por las juntas. Para prevenir salida del fuego, temperatura alta
o las vibraciones, el lacre metal sobre metal entre el cuerpo y el casquillo es buen efecto.
Fijación del dispositivo
La válvula se equipa de cerrar los agujeros para la palanca en la posición cerrada muy abierta y completa a
prevenga accidental mientras que se abre y ciérrase.
Diseño Fuego-seguro: API607/API6FA
Cada parte que se escapa posible entre la bola y cuerpo, reborde medio, tronco y cuerpo se diseña para
contaction metal sobre metal que se ajusta a los requisitos incombustibles de API 6FA y de API 607.
En caso de condiciones incombustibles extremas, el material del embalaje y de la junta hecho del grafito flexible
puede asegurar la salida cero.
Llave con la válvula abierta/la indicación cercana
Cuando la manija (palanca) está en la misma linea horizontal con el tubo, ésta indica que es la válvula
abierto. Cuando la manija (palanca) está en la línea vertical con el tubo, ésta indica que la válvula es cerrada.
Diseño avanzado y exclusivo de Seat
Con muchos años de experiencia dirigida por engranaje de la fabricación de la vávula de bola y de tecnología avanzada del extranjero,
la superficie de lacre del cono desarrollada, hace el lacre más confiable. Nuestros diseños están disponibles
con los diversos tipos de materiales de asiento puede ofrecer la fricción baja y el esfuerzo de torsión operativo bajo.
Perfil de compañía
La válvula Mfg Co., el Ltd. de Zigong Weite fue establecida en 2007, que es fabricante
especializándose en la producción de válvulas, vendiendo las diversas vávulas de bola (tipos de flotación, haber montado fijo, superior, toda la haber soldado con autógena, sello HPHT del metal,
El tipo de V, la multi-manera etc.) hicieron del acero de carbono, acero de la baja temperatura, acero inoxidable, aleación. podemos proporcionar la gama DN el 1/2” — 40" (DN15-1000mm),
Clase 150 del PN -- Class2500 (1MPa - 42MPa). Temperatura de trabajo -196°C~680°C.
